振动、冲击、跌落试验

振动项目介绍

振动测试是在实验室内人工模拟产品(一般电工电子产品)在存储、运输、安装和使用过程中遇到的各种振动环境的影响,用来评估产品是否能承受各种环境振动的能力,是否能正常使用,不出现故障。


振动试验目的

振动测试可在产品在正式出厂之前,分析和评估出产品的可靠性,降低后期出现不良品的概率,也能确定产品设计和功能的要求标准。


振动试验应用范围

电工电子产品做振动测试需求较多,因为电子产品大部分属于精密产品,如手机,平板等,内部结构和器件较为精密,振动环境对其影响较大,需要确保振动因素对产品可靠性产生的影响。


振动测试分类

可靠性振动测试一般分2个类型,正弦振动测试和随机振动测试。正弦振动是实验室中经常采用的试验方法,以模拟旋转、脉动、震荡(在船舶、飞机、车辆、空间飞行器上所出现的)所产生的振动以及产品结构共振频率分析和共振点驻留验证为主,其又分为扫频振动和定频振动两种,其严苛程度取决于频率范围、振幅值、试验持续时间。随机振动则以模拟产品整体性结构耐震强度评估以及在包装状态下的运送环境,其严苛程度取决于频率范围、GRMS、试验持续时间和轴向。

1、正弦振动测试:该测试给试件施加的是正弦振动,可以是正弦定频也可以是正弦扫频振动测试。

2、随机振动测试:该测试给试件施加的是随机振动,按随机振动的频率宽度分为宽带随机振动测试和窄带随机振动测试。


振动试验方法标准

正弦振动:GB/T 2423.10  IEC 60068-2-6  EN 60068-2-6  ISO 8318  GB/T 4857.10  ISO 2247 GB/T 4857.7

随机振动:GB/T 2423.56  IEC 60068-2-64


冲击项目介绍

机械冲击测试是实验室模拟产品在工作环境中受到一系列冲击时候,产品功能是否正常,是否存在性能失效情况。在产品的实际存储、运输、使用过程中存在各种各样的冲击环境,如车辆运行中制动,货物搬动时候碰撞产生的冲击等。

冲击测试的技术指标包括包括:峰值加速度、脉冲持续时间、速度变化量(半正弦波、后峰锯齿波、梯形波)和波形选择。常规的机械冲击测试要求每个面冲击3次,6个面总共冲击次数为18次。机械冲击和碰撞测试可检验确定机械的薄弱环节,考核产品结构的完整性和可靠性。

机械冲击一般产生的加速度较大,时间较短,如自然环境中的机械碰撞。机械冲击可能对产品的结构和功能完整性产生有害的影响。实验室机构的机械冲击类型分为三种半正弦、梯形波(方波)、三角波(前锋锯齿波及后锋锯齿波)。


冲击测试方法标准

GB/T 2423.5  GB/T 2425.6  IEC 60068-2-27


跌落项目介绍

跌落测试分为包装跌落和裸机跌落。包装跌落主要考量运输、储存情况下产品抗意外跌落冲击的能力;裸机跌落主要考量产品在正常使用过程中抗意外跌落冲击的能力。包装跌落也可以反映包装件在受到垂直跌落时候的对产品的保护能力。
跌落高度、跌落次数以及跌落方向对试验反映试验严格程度。对于不同的产品国际标准规范的跌落方式和跌落高度要求不同。对于手持型产品(如手机, MP3等)大多数掉落高度大都介于100cm ~ 150cm不等,IEC对于≦2kg之手持型产品建议应满足100cm之掉落高度不可损坏,MIL则建议掉落高度为122cm,Intel对手持型产品(如手机)则建议落下高度为150cm。
根据参考标准,跌落面为混凝土或者钢制的平滑、坚硬的刚性表面,或者必要时候为其他地面,如大理石地面等。


包装跌落测试

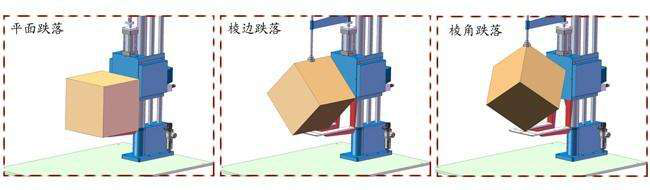

包装跌落测试一般要求,跌落方式为一角三边六面自由跌落。

角跌落:跌落后,测试角撞击接触平面;

边跌落:将样板底面倾斜致水平20°角,然后将其抬高至测试高度再跌落,其边撞击接触平面;

面跌落:需使测试样板跌落后其平面直接撞击接触平面。

包装跌落测定外箱或内盒之强度及产品包装之牢固性等方面是否符合品质要求。

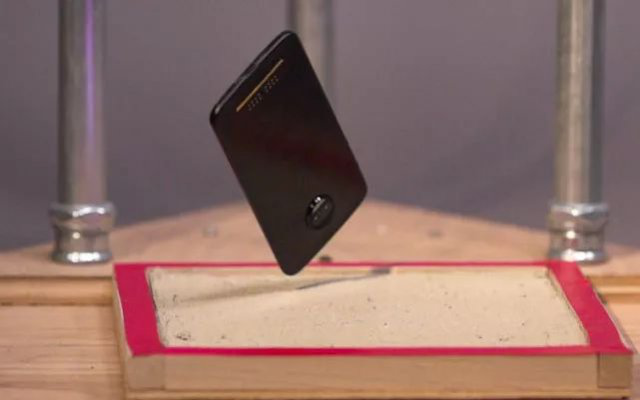

裸机跌落测试


裸机跌落测试的目的

裸机跌落测试是为了检测产品在使用的过程中,抵抗投掷、跌落的能力。释放试验样品的方法应使试验样品从悬挂着的位置自由跌落,释放时,要使干扰最小。

· ASTM标准测试仪器要求:投掷地面需盖有3.0mm(1/8in)厚胶地板,最少有64mm(2.5in)厚混凝土,且面积不少于3㎡。

· EN71标准测试仪器要求:投掷地面为铺有4mm厚的钢板,钢板表面应涂有2mm厚、肖氏硬度为75±5A的覆盖层,并放置在一非柔性的水平表面上。

· GB6675标准测试仪器要求:撞击面应由额定厚度约3mm的乙烯基聚合物片材组成,乙烯基聚合物片材附着在至少64mm厚的混凝土上,盖表面应达到肖氏硬度A80度士10度,面积至少0.3㎡。


跌落测试方法标准

GB/T2423.8《电工电子产品环境试验第二部分:试验方法试验Ed:自由跌落》。

IEC60068-2-32《自由跌落试验方法》。

GB-T4857.5包装运输包装件跌落试验方法。

ASTM D 5276-98(2009)
